خط تقطيع لفائف الصلب السميكة

ماكينة تقطيع الفولاذ السميك من KINGREAL هي خط إنتاج يتكون من وحدة فك اللفائف، ووحدة التغذية، ووحدة القص والتقطيع، ووحدة اللفائف، وغيرها من المعدات. وظيفتها الرئيسية هي تقطيع صفائح عريضة من شرائح الفولاذ ذات حجم محدد على طولها، وذلك لتجهيزها لعمليات الدرفلة، واللحام، والتشكيل على البارد، والختم، وغيرها من العمليات اللاحقة. كما يمكن استبدال الأدوات بمواد مختلفة، وتستطيع ماكينة تقطيع شرائح الفولاذ تقطيع شرائح معدنية غير حديدية متنوعة.

خط تقطيع لفائف الصلب الثقيل من KINGREAL هو آلة تقطيع تقوم بتقطيع وفك لفائف الصلب المدرفلة على البارد، ولفائف الفولاذ المقاوم للصدأ، ولفائف الصلب المجلفن، ولفائف الصلب الملون إلى أحجام مختلفة من الصفائح ذات الأطوال الثابتة. يتكون التكوين القياسي لخط تقطيع لفائف الصلب الثقيل من: عربة تحميل، وآلة فك اللفائف، وجهاز ضغط المنصات، وآلة التسوية الرئيسية، وصندوق تخزين، وجهاز تحديد الحد، وآلة تحديد الطول الثابتة المؤازرة، وجهاز الشد، وآلة القص، وطاولة نقل، ورف تفريغ هوائي، ومنصة رفع هيدروليكية، ومنضدة تفريغ، ونظام هيدروليكي، ونظام تحكم كهربائي، ومكونات أخرى.

تعتمد المكونات الرئيسية لآلة تقطيع اللفائف ذات المقياس الثقيل في النظام الهيدروليكي لخط تقطيع اللفائف على مكونات تايوانية عالية الدقة.

يتم التحكم في نظام الطول الثابت بواسطة نظام سيرفو كامل التموضع من شركة ياسكاوا اليابانية أو شركة لينز الألمانية. يستخدم نظام التحكم الكهربائي وحدة تحكم منطقية قابلة للبرمجة (PLC) وشاشة لمس مستوردة للتحكم الكامل في خط الإنتاج. يتميز النظام بأتمتة عالية، وجودة تسوية ممتازة، ودقة قطع عالية، وكفاءة إنتاجية عالية، وأداء مستقر وموثوق، وسهولة التشغيل والصيانة.

يُعدّ خط تقطيع لفائف الصلب الدقيق مناسبًا لصناعة معالجة الصفائح الدقيقة عالية الجودة. يتميز هذا المنتج المقطّع باستهلاك منخفض للطاقة، وسرعة إنتاج عالية، وأداء مستقر وموثوق. نضمن أن منتجاتنا تلبي أعلى معايير الجودة في الصين.

تُستخدم هذه السلسلة من خطوط تقطيع لفائف الصلب السميكة لفكّ وتقطيع وإعادة لفّ لفائف معدنية بأحجام مختلفة إلى لفائف بالعرض المطلوب لخطوط إنتاج منتجات الدرفلة والتشكيل على البارد وصناعة الأنابيب والختم. وتُنتج هذه العملية مادة خام.

تُناسب هذه الآلة معالجة جميع أنواع الصفائح المعدنية، مثل الصفائح المدرفلة على البارد، والصفائح المجلفنة، والصفائح المطلية بالألوان، وصفائح الفولاذ المقاوم للصدأ، وصفائح الفولاذ السيليكوني، وصفائح الألومنيوم. وتُستخدم على نطاق واسع في صناعات معالجة الصفائح المعدنية في قطاعات السيارات، والحاويات، والأجهزة المنزلية، والأغذية، والتعبئة والتغليف، ومواد البناء. تتميز بأداء مستقر، ويمكن تصميمها وفقًا لمتطلبات المستخدم.

1. يتراوح سمك شريط المعدن الخام بين 2.0-16 ملم، ويتراوح عرض المادة الخام بين 250-1250 ملم (يمكن تصنيع قطع اللفائف حسب طلب العميل). 2. وفقًا للقطر الداخلي لبكرة المواد، يمكننا تصميم وتصنيع آلات فك اللفائف المختلفة، والتي تتميز بالتمدد والانكماش اليدوي، والتمدد والانكماش الهيدروليكي، ومجموعة متنوعة من التمدد والانكماش الهوائي. قبل آلة اللف، يتم تقليل قطر أسطوانة التمدد والانكماش، وبعد وضع لفة المادة الخام داخلها، يتم زيادة قطر الأسطوانة وتثبيت لفة المادة الخام. في حال استخدام نظام فك اللف الهيدروليكي، المزود بعربة تغذية هيدروليكية، فإنه يقوم بالتمدد والانكماش والتغذية تلقائيًا.

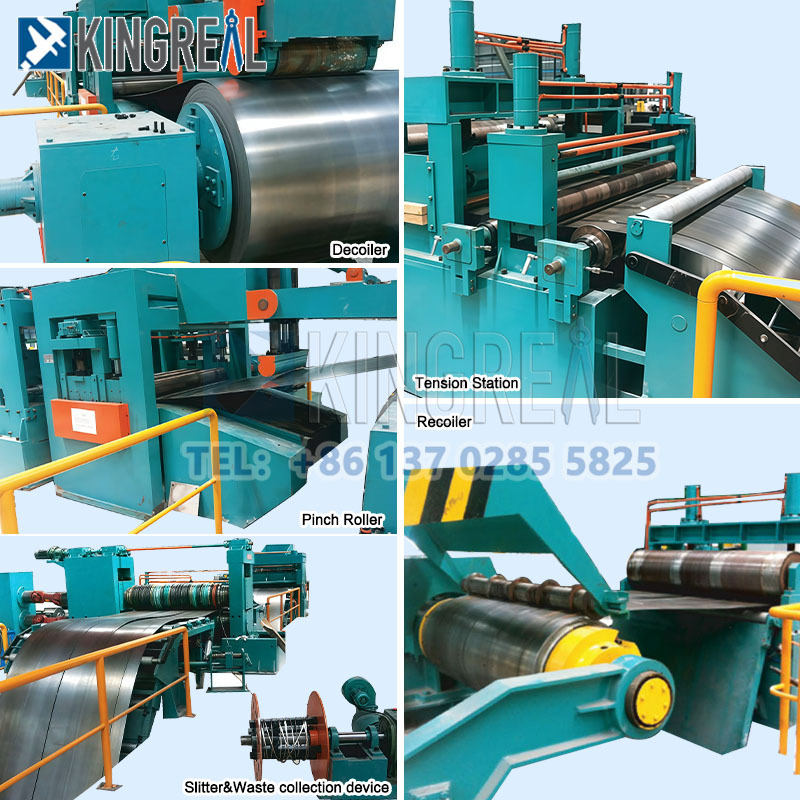

3. تتكون آلة خط تقطيع اللفائف الرئيسية من جهاز توجيه، وعمود قطع علوي وسفلي، وقوس ثابت وقوس متحرك، وآلية رفع، وآلية نقل، وآلية طاقة، وآلية تخفيض سرعة. ويمكن تعديلها وفقًا لسمك وعرض اللوح. 4. آلة لفّ الأسلاك الطرفية، تقوم بقطع حافة السلك بعد إدخال المادة، ثمّ تُركّز اللفّ، مما يُوفّر مساحة التخزين، ويضمن استمرارية تشغيل الجهاز الرئيسي. كما أنها مُصممة بنظام ترتيب تلقائي للأسلاك يمينًا ويسارًا. 5. محطة توليد الشد، تنقسم إلى يدوية وهيدروليكية وهوائية، وما إلى ذلك، ودورها هو ضمان ترتيب العديد من الشرائط بسلاسة في آلة اللف بعد تقطيعها، ويتم توليد الشد لآلة اللف للحصول على الترتيب المطلوب.
6. آلة إعادة اللف، والمعروفة أيضًا باسم آلة إعادة التدوير أو آلة اللف، وظيفتها الرئيسية هي تقطيع العديد من الشرائط الصغيرة، ثم لفها بدقة وكثافة إلى أحجام صغيرة. وهي مزودة بذراع رفع وخفض. تتوفر طرق متنوعة للتمدد والانكماش، كما يمكن تزويدها بعربة تفريغ لإزالة العديد من اللفائف الصغيرة تلقائيًا من آلة اللف. يمكن اختيار الهيكل غير الملحوم حسب الحاجة، وتزويدها بلوحة دفع، ويمكن أيضًا تصميمها كآلية تصحيح تلقائية، مما يجعلها سهلة التشغيل. 7. نظام التحكم الإلكتروني والنظام الهيدروليكي، يمكن التحكم في السرعة الكهربائية عن طريق تنظيم السرعة الموجبة والسالبة، والتحكم في التردد، ولكن أيضًا للتحكم الكامل في نظام DC Continental 590، ووحدة التحكم القابلة للبرمجة PLC، وشاشة عرض تعمل باللمس لعرض الطول والسرعة والإخراج. 8. يتميز خط إنتاج تقطيع لفائف الصلب بالكامل بدقة عالية، وهيكل متين، وسهولة الاستخدام، وبساطة الصيانة. وينقسم إلى خطوط بسيطة، وشبه آلية، وآلية بالكامل.

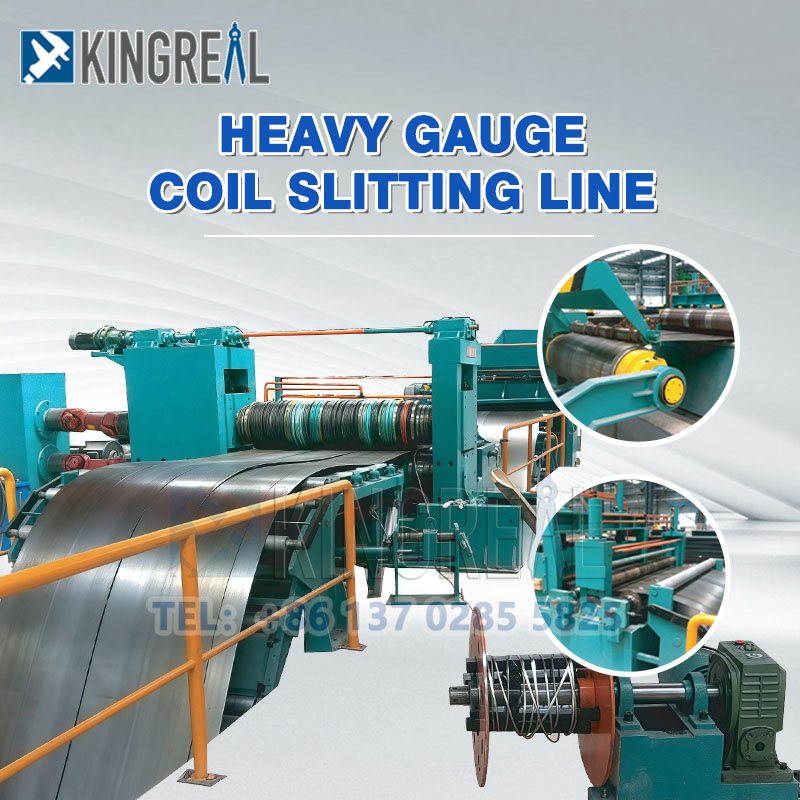

يتمثل الهدف الأساسي لتصميم خط تقطيع الصفائح السميكة في تلبية متطلبات معالجة الصفائح الملفوفة السميكة التي يتراوح سمكها بين 6 و16 ملم. ونظرًا لقوة المادة العالية والوزن الكبير المتأصل في هذا النطاق من السماكة، فإن المعدات تواجه متطلبات صارمة للغاية فيما يتعلق بالاستقرار الهيكلي ودقة القطع وقدرة تحمل الأحمال. ونتيجة لذلك، صُممت الآلة بأكملها وفقًا لمبدأ المتانة الفائقة، مما يضمن قدرتها على معالجة الصفائح الملفوفة السميكة عالية القوة بكفاءة عالية.

تُولي شركة KINGREAL اهتمامًا بالغًا بالتفاصيل في تصنيع مكونات آلات تقطيع اللفائف. فخلال عملية التصنيع، يتم اختيار مواد خام معدنية تتميز بصلابة عالية ومتانة فائقة. وبفضل هذا المزيج من المكونات عالية الجودة، لا تتميز آلة تقطيع الفولاذ من KINGREAL بسرعة تقطيع فائقة فحسب، بل تصل أيضًا إلى مستوى رائد في الصناعة من حيث دقة معالجة المنتج.

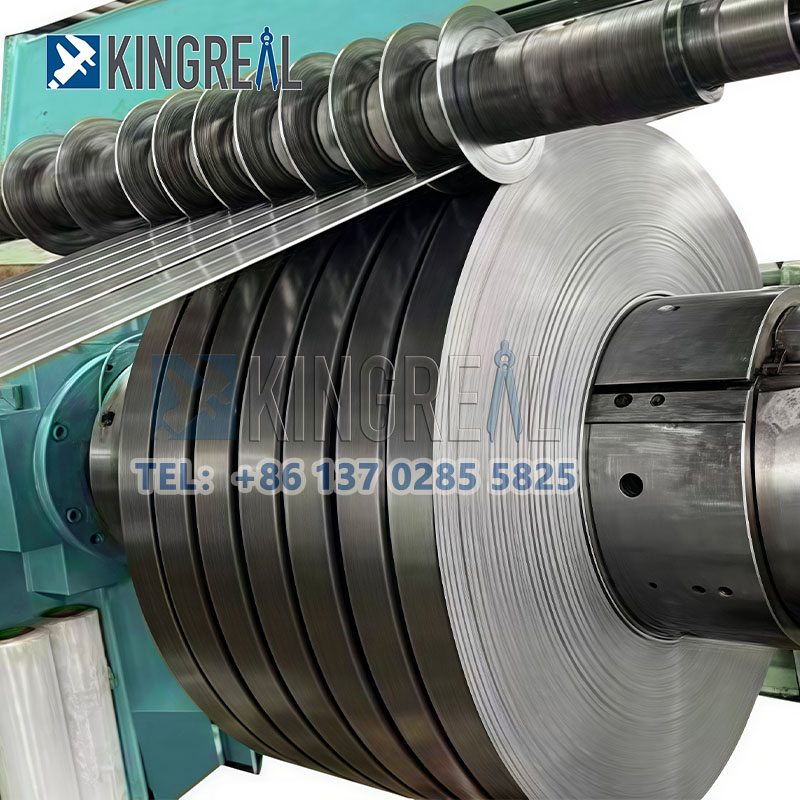

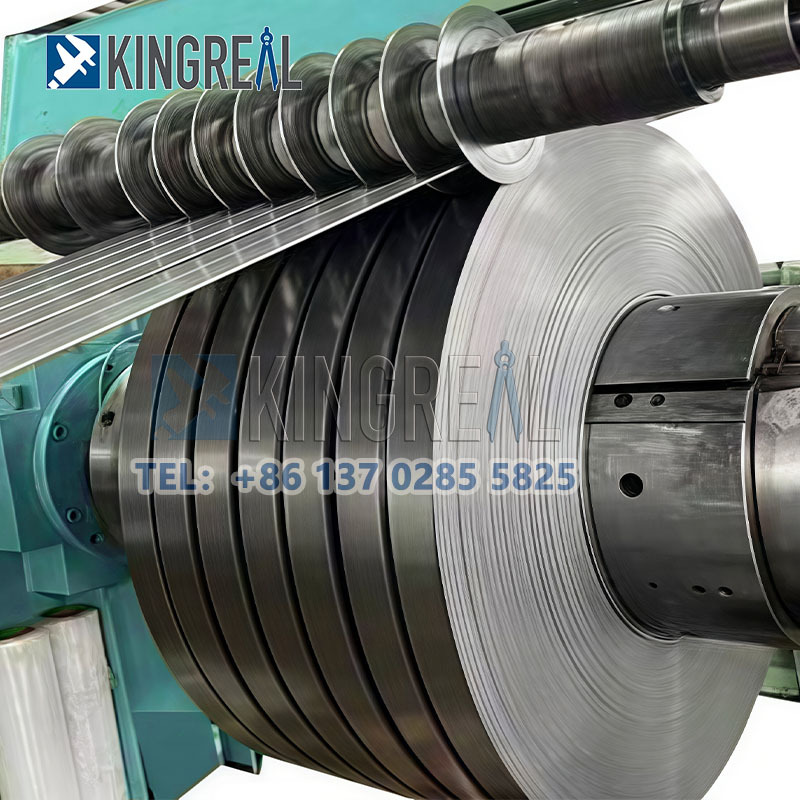

لا تحتوي الشرائح الضيقة التي تفصلها آلة تقطيع لفائف الصلب KINGREAL على نتوءات أو خدوش على السطح، ونطاق الخطأ في حدود ±0.1 مم.

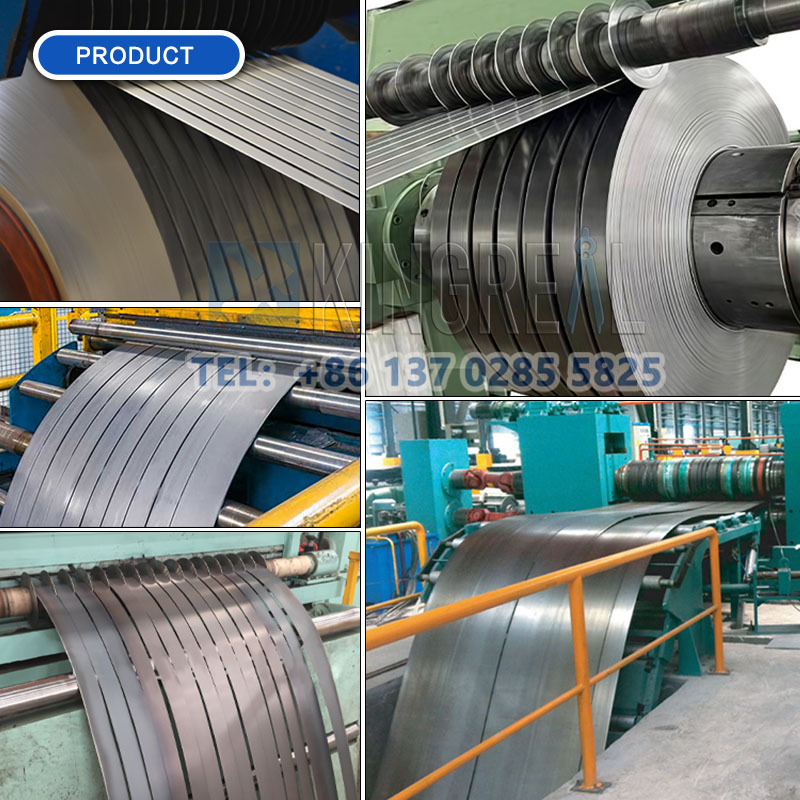

يُستخدم خط تقطيع لفائف الصلب بشكل أساسي لتقطيع الشريط المعدني بواسطة آلة التقطيع، حيث يمكن تقطيع مادة اللفائف الكاملة إلى شرائح مختلفة المواصفات، ويمكن استخدام عدد كبير من الشرائح.
يتم لفها مرة أخرى على شكل لفة.

بصفتها موردًا لآلات تقطيع لفائف الصلب بخبرة تزيد عن 20 عامًا، قامت شركة KINGREAL ببيع آلات تقطيع الصلب إلى المملكة العربية السعودية والهند وبنغلاديش وروسيا وفيتنام وغيرها من الدول. ولدى KINGREAL مشاريع تركيب لآلات تقطيع لفائف الصلب في العديد من الدول. وتقوم KINGREAL بإرسال مهندسين متخصصين إلى مصانع عملائها لتركيب آلات تقطيع الصلب وتوفير التدريب اللازم للعمال على تشغيلها.
