القنوات الشمسية عبارة عن مقاطع دقيقة تم إنتاجها بواسطةآلات القنوات الشمسيةوهي عنصر أساسي في أنظمة تركيب الطاقة الشمسية. فهي تضمن موثوقية طويلة الأمد وتلبي احتياجات الطاقة لمختلف الاستخدامات، بما في ذلك السكنية والتجارية والصناعية، مما يوفر قاعدة متينة وطويلة الأمد لأنظمة الطاقة الشمسية.

ما هي القناة الشمسية؟

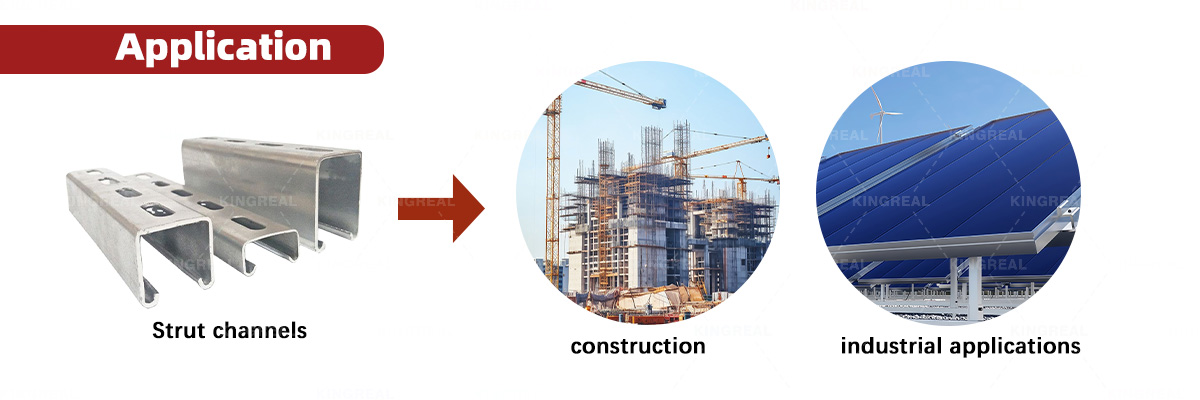

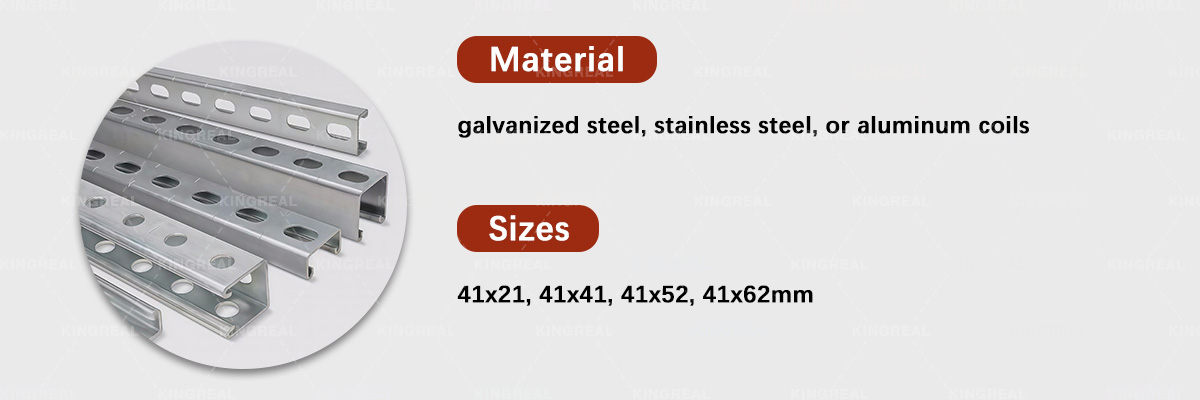

قنوات الطاقة الشمسية هي مكونات إطارية معدنية قياسية، متوفرة عادةً بأحجام 41 × 21، 41 × 41، 41 × 62، و41 × 82 مم. تُستخدم على نطاق واسع في أنظمة الطاقة الكهروضوئية، وإدارة الكابلات، وكحاملات للأنابيب والقنوات. أثناء التركيب، لا يتطلب الأمر لحامًا أو حفرًا؛ ويمكن تجميع هيكل الدعم الكامل باستخدام الأقواس والمسامير والصواميل القياسية فقط.

تُصنع قنوات الطاقة الشمسية، حسب مقطعها العرضي، عادةً من الألومنيوم أو الفولاذ، وتندرج ضمن فئتي C أو U. تحتوي هذه المقاطع على فتحات متساوية التباعد على طولها، مما يسمح بتركيب الموصلات والمشابك وغيرها من المعدات. تُعدّ قنوات الطاقة الشمسية مثالية للاستخدامات التي تتطلب مرونة هيكلية عالية وقابلية تعديل، ويمكن تصنيعها من الفولاذ المقاوم للصدأ أو الفولاذ المجلفن أو مواد مطلية أخرى لمقاومة التآكل في البيئات الصعبة. مع تزايد الطلب على قنوات الطاقة الشمسية،آلات تشكيل آلات تركيب الخلايا الكهروضوئيةوقد ظهرت.

أنواع مختلفة من القنوات الشمسية

هناك أنواع عديدة من قنوات الطاقة الشمسية، لكل منها تطبيقاتها ومواصفاتها الخاصة. لذلك، عند اختيار قناة الطاقة الشمسية المناسبة، يجب تقييم العوامل بعناية، بما في ذلك متطلبات المشروع، وفعالية التكلفة، والبيئة الجغرافية.

1. بناءً على المقطع العرضي

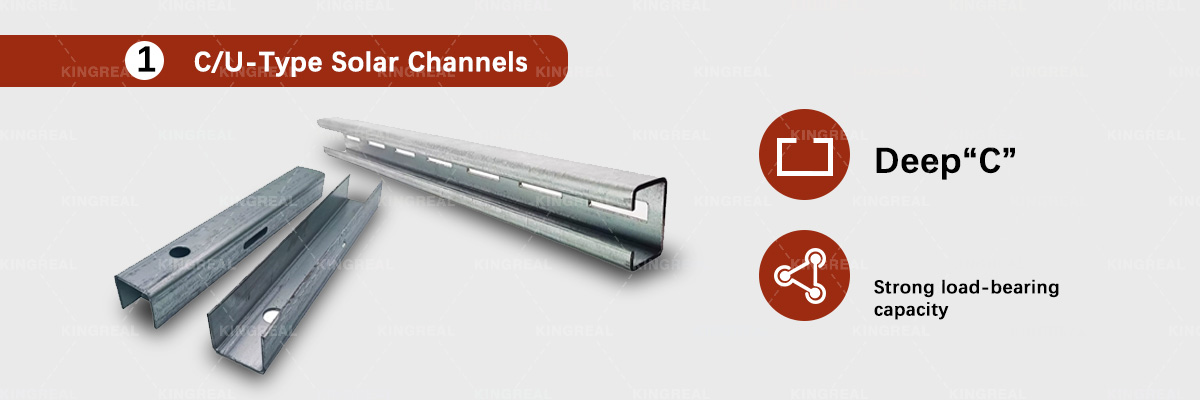

قناة الطاقة الشمسية 1.1 ج

تتميز قناة الطاقة الشمسية C بمقطع عرضي على شكل حرف C، مع حواف على كلا الجانبين وحواف ملفوفة. هذا الهيكل لا يجعلها خفيفة الوزن وجذابة من الناحية الجمالية فحسب، بل تتميز أيضًا بقوة مقاومة الانحناء، خاصةً في الاتجاه العمودي على الشبكة. في ظل نفس سمك المادة وظروف المقطع العرضي، تتحمل قناة الطاقة الشمسية C عزم انحناء أكبر. لذلك، فهي تتميز بأداء ممتاز في تثبيت الألواح الشمسية والتعامل مع أحمال الرياح الجانبية. بفضل وصلات الشفة ومسامير الشبكة المصممة خصيصًا، تعزز قناة الطاقة الشمسية C قوة الوصل بشكل كبير، وهي مناسبة للمناطق ذات الأحمال العالية، مثل محطات الطاقة الكهروضوئية الأرضية، والمناطق الجبلية، والمناطق الساحلية.

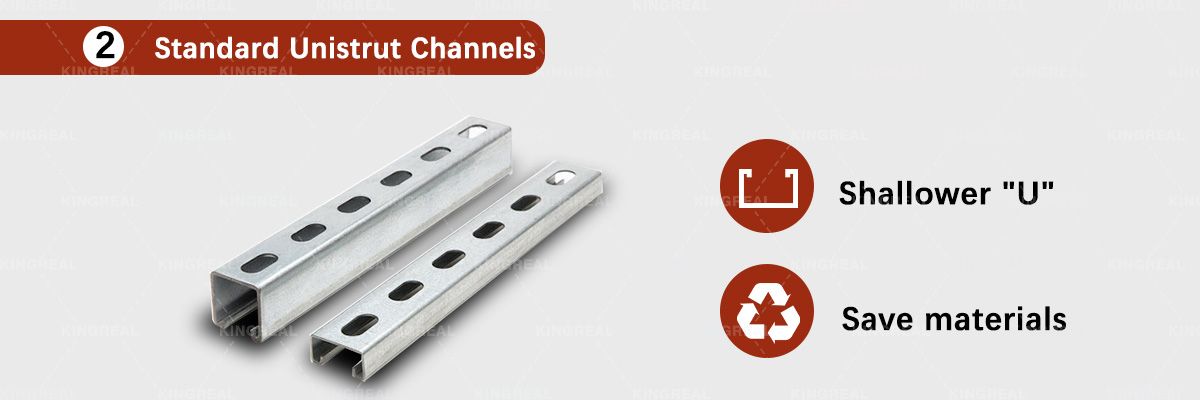

قناة شمسية 1.2 وحدة

تتميز قناة الطاقة الشمسية على شكل حرف U بمقطع عرضي على شكل حرف U ومظهر بسيط. ورغم أنها تُبدي مقاومة جيدة للانحناء موازيةً للحافة السفلية، إلا أن مقاومتها للانحناء عموديةً على الحافة السفلية ضعيفة بعض الشيء. ومع ذلك، وبفضل تركيب هيكلي مناسب، لا تزال قناة الطاقة الشمسية على شكل حرف U قادرة على تلبية المتطلبات الميكانيكية لأنظمة تركيب الألواح الكهروضوئية. تُعالَج نقاط تركيبها مسبقًا أثناء التصنيع، مما يسمح بتعديل مرن وفقًا لمتطلبات الموقع. كما تتميز قناة الطاقة الشمسية على شكل حرف U بمرونة في اتجاه فتحها، مما يجعلها مناسبةً بشكل خاص لأنظمة الطاقة الكهروضوئية التي تتطلب تعديلًا للدعامات أو سهولة تركيب مكونات أخرى، وتُستخدم عادةً في محطات الطاقة الكهروضوئية على الأسطح.

2. حسب المادة

في الوقت الحالي، المواد الرئيسية للقنوات الشمسية هي ثلاثة: الخرسانة، والصلب، وسبائك الألومنيوم.

2.1 قناة شمسية خرسانية

تُستخدم قنوات الطاقة الشمسية الخرسانية عادةً في محطات الطاقة الكهروضوئية الكبيرة. ونظرًا لوزنها الثقيل، لا يُمكن تركيب أنظمة التركيب هذه عادةً إلا في المناطق ذات الأساسات الجيدة. ومع ذلك، فهي تتميز بثبات عالٍ للغاية، ويمكنها دعم الألواح الشمسية الكبيرة بفعالية.

2.2 قناة شمسية من سبائك الألومنيوم

تُستخدم قنوات الطاقة الشمسية المصنوعة من سبائك الألومنيوم عادةً لأسطح المباني السكنية. تُفضّل سبائك الألومنيوم لمقاومتها للتآكل وخفة وزنها وجمالها. مع ذلك، فإن قدرتها على تحمل الأحمال منخفضة نسبيًا، مما يجعلها غير مناسبة لمحطات الطاقة الكهروضوئية واسعة النطاق. إضافةً إلى ذلك، تُعدّ سبائك الألومنيوم أغلى قليلاً من الفولاذ المجلفن بالغمس الساخن، لكنها تظل خيارًا مثاليًا لقنوات الطاقة الشمسية.

2.3 قنوات الطاقة الشمسية الفولاذية

تُستخدم قنوات الطاقة الشمسية الفولاذية على نطاق واسع في محطات الطاقة الشمسية المدنية والصناعية ومحطات الطاقة الكهروضوئية، نظرًا لأدائها المستقر، ودقة عملية تصنيعها، وقدرتها العالية على تحمل الأحمال. تُنتج قنوات الطاقة الشمسية في المصنع، بمواصفات موحدة، وأداء مستقر، ومقاومة للتآكل، ومظهر جمالي جذاب. يتطلب نظام الدعم الفولاذي المتكامل موصلات مصممة خصيصًا للتركيب في الموقع، مما يُسهّل عملية البناء ويُغني عن اللحام، ويضمن سلامة الطبقة المقاومة للتآكل. على الرغم من أن موصلات هذا المنتج تتطلب عمليات معقدة، وتنوعًا واسعًا، ومتطلبات تصنيع وتصميم عالية، إلا أن هذا يُؤدي أيضًا إلى ارتفاع سعرها.

3. بناءً على تصميم الفتحة/الأخدود

3.1 قناة صلبة

صُممت القنوات الصلبة لتوفير أقصى قدر من القوة والصلابة. ولأنها خالية من الأخاديد، فهي توفر حلاً آمنًا للتوصيل للمشاريع التي تتطلب تركيبات ثابتة ومستقرة. يُستخدم هذا التصميم غالبًا في الإطارات وأنظمة الدعم التي تتطلب محاذاة ثابتة ولا تتطلب تعديلًا.

3.2 قناة مثقوبة

تسهل القنوات المثقوبة توصيل الألواح الشمسية بهيكل الدعم باستخدام البراغي أو المثبتات الأخرى، وبالتالي تعزيز الاستقرار ومقاومة الرياح بين الألواح الشمسية والدعامة.

3.3 قناة مشقوقة

تتميز القنوات المشقوقة بفتحات مستطيلة موزعة بالتساوي (عادةً ١٤×٢٨ مم) على طول القناة. هذا يُغني عن الحفر في الموقع، ويُسرّع عملية المحاذاة، ويسمح بالتمدد الحراري، ويُقلل من احتمالية حدوث أخطاء في التركيب.

حلول تصنيع قنوات الطاقة الشمسية المخصصة من كينج ريال

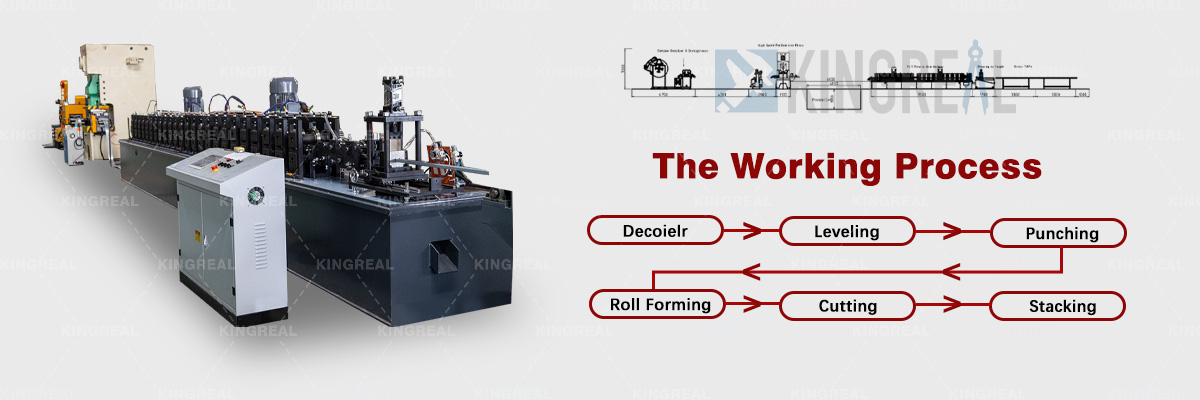

تقدم شركة كينج ريال مجموعة متنوعة من الدعم الكهروضوئيآلات قنوات الطاقة الشمسية وحدة النقد الاجنبيةتشمل معايير مثل سُمك المادة القابلة للمعالجة، وعدد بكرات التشكيل، وتقنية التثقيب، وسرعة التشغيل. جميعها قابلة للتخصيص لتلبية متطلبات مشاريع عملاء كينغريل. لمزيد من المعلومات حول آلات قنوات الطاقة الشمسية كينغريل، يُرجى التواصل مع فريق كينغريل للحصول على استشارة ودعم فني متخصص!
